저희 정민기계의 제품들은 어떤한 재질 (SK
3, SKD
11, S45C, 스테인레스, AL...)도
필요로 하는 형상으로 직선 및 곡선 절단이 가능하며, 톱날의 장착을 위하여
절단기, 용접기, Grinder 기가 부착되어 있으며, 특히 금형ㆍ치공구 제작 및 각종 모형의
절단작업(줄작업 겸용기능) 가장 효과적으로 활용됩니다.
|
 |
|
Whatever material would it be((SK3, SKD11, S45C, Stainless, AL, Cu, Synthetic resin, Wood etc.) you can cut it in any shape by this machine. This also include cutting, welding exellent in making steel mold, gear tool and in cutting work.
|

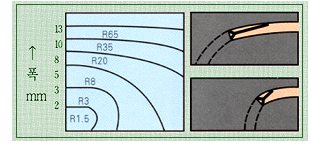

✔ 톱날폭에 따른 곡선가공작업
✔ 표준부속품
- 직각밀대(Works Holder Jaw)
- 직선가이드(Stright Guide)
- 스크류휘더(Screw Feeder)
- 공구함(Tool Box)
✔ OPTION 부품
- 수동휘더(Feeder)
- 밴드 줄(Band File)
- 밴드 줄 가이드(Band File Guide)
- 자동이송장치(Semi-Auto System)
| |
✔ 촌법도표
|
| | JV-450 | JV-520 | JV-350 | JV-900 |
|
| A | 990 | 1030 | 840 | J1640 |
|
| B | 990 | 990 | 990 | 990 |
|
| C | 640 | 640 | 580 | 640 |
|
| D | 1980 | 2050 | 1800 | 1980 |
|
|
✔ 사양 |
|
| Model 구분 |
단위 |
JVL-450 |
JVA-450 | JVH-450 | JV-350 |
JV-520 | JV-900 | JV-1200 |
|
절단능력
Capacity |
최대두께
Height |
mm |
300 | 300 | 300 | 150 | 300 | 300 | 300 |
|
최대길이
Throat |
mm |
450 | 450 | 450 | 350 | 520 | 900 | 1200 |
|
톱날
Blade |
속도
Speed |
m/Min |
15-90 | 15-90 | 15-280 | 15-90 | 15-280 | 15-280 | max 500 |
|
길이
Length |
mm |
3450-3650 | 3450-3650 | 3450-3650 |
2950-3050 | 3700-3900 | 4700-4900 | 5150-5450 |
|
폭
Width |
mm |
3-16 | 3-16 | 3-16 | 3-13 | 3-19 | 3-19 | 3-19 |
|
테이블
Table |
크기 |
mm |
645×645 | 645×645 | 645×645 | 600×600 | 700×700 |
645×645
400×400 | 1000 x 1500 |
|
경사
Tit | Right |
|
20˚ | 20˚ | 20˚ | 20˚ | 20˚ | 20˚ | 0˚ |
|
| Left |
|
20˚ | 20˚ | 20˚ | 20˚ | 20˚ | 20˚ | 0˚ |
|
모터
Motor |
주축
Main |
Kw |
0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 |
|
용접기
Welder |
입력
Input |
KVA |
4 | 4 | 4 | 3 | 4 | 4 | 4 |
|
휘일
Wheel |
직경
Diameter |
mm |
Φ460 | Φ460 | Φ460 | Φ360 | Φ530 | Φ460 | Φ460 |
|
기계치수
Machine |
높이
Height |
mm |
1980 | 1980 | 1980 | 1800 | 2050 | 1980 | 2000 |
|
폭
Width |
mm |
640 | 640 | 640 | 580 | 640 | 640 | 1000 |
|
길이
Depth |
mm |
990 | 990 | 990 | 840 | 1030 | 1640 | 2500 |
|
기계중량
Net Weight |
Kg |
700 | 730 | 700 | 550 | 750 | 850 | 980 |
|
|
|
